Разборка ноутбука ACER Aspire 5520G

ВНИМАНИЕ!!! Все материалы представлены в ознакомительных целях. Автор статьи не несёт ответственности за дальнейшие действия читателей, повлекшие за собой потерю гарантии и нанесение вреда оборудованию.


C Вашего позволения небольшое предисловие, перед тем как мы приступим к разборке столь известной всем модели ноутбука Acer Aspire 5520G. Так вот, принесли нам в сервис на диагностику ноутбук, которой по стечению обстоятельств у клиента попал под колесо трактора "Беларусь". Да, да это не выдуманная история, а реальный случай из жизни. Происходило это зимой, клиент с ноутбуком шел по тротуару, мимо проезжал трактор чистящий снег, и в этот момент сумка соскользнула с плеча и попала не дальше не ближе, а под заднее колесо трактора. Как Вы думаете, что из компонентов ноутбука Acer Aspire 5520G находившегося в сумке, осталось живое? После произведенной диагностики мы были сильно удивлены, от корпуса и дисплея естественно ничего не осталось, жесткий диск и CD привод приняли форму колеса, кристалл процессора раскололся, даже на оперативной памяти отвалились чипы. Осталась одна единственная живая деталь в этом ноутбуке, как Вы думаете какая? Правильно, материнская плата, она до сих пор лежит у нас как память о том случае, и с помощью её мы тестируем видеокарты, для ноутбуков этой серии. Вот такая история. К чему я клоню, да к тому, что Acer Aspire 5520G довольно добротный ноутбук, и при правильном уходе за ним, своевременной чистке вентиляции, благо до неё добраться очень легко, работать будет долго, и переживет ещё другие модели ноутбуков.

Отсоединяем аккумуляторную батарею и переходим собственно к разборке ноутбука Acer Aspire 5520G. Если нам нужно сделать только профилактику вентиляционной системе, то снятие жесткого диска можно пропустить, если мы разбираем ноутбук полностью, начнем с него. Откручиваем два винта, открываем лючок и, сдвинув жесткий диск влево, вынимаем его из корпуса.

Разборка ноутбука ACER Aspire 5520GРазборка ноутбука ACER Aspire 5520GРазборка ноутбука ACER Aspire 5520GРазборка ноутбука ACER Aspire 5520G

Следующий этап, откручиваем 4 винта и снимаем крышку, закрывающую вентиляционную систему. Нам открывается доступ почти ко всем элементам ноутбука, включая процессор и видеокарту. Для профилактики вентиляционной системы, отсоединяем разъем и откручиваем три винта, крепящих вентилятор к материнской плате. Снимаем вентилятор. Далее в порядке очередности снимаем теплотрубки, открутив по четыре винта на каждой, сначала трубку охлаждения центрального процессора и универсального моста от компании nVidia (именно этот чип чаще всего выходит из строя из-за перегрева), затем теплотрубку охлаждения графического процессора видеокарты.

Если требуется профилактика охлаждающей системы, то после снятия тепловых трубок производим чистку всех элементов, заменяем термопасту на новую и производим обратную сборку.

Разборка ноутбука ACER Aspire 5520GРазборка ноутбука ACER Aspire 5520GРазборка ноутбука ACER Aspire 5520GРазборка ноутбука ACER Aspire 5520G

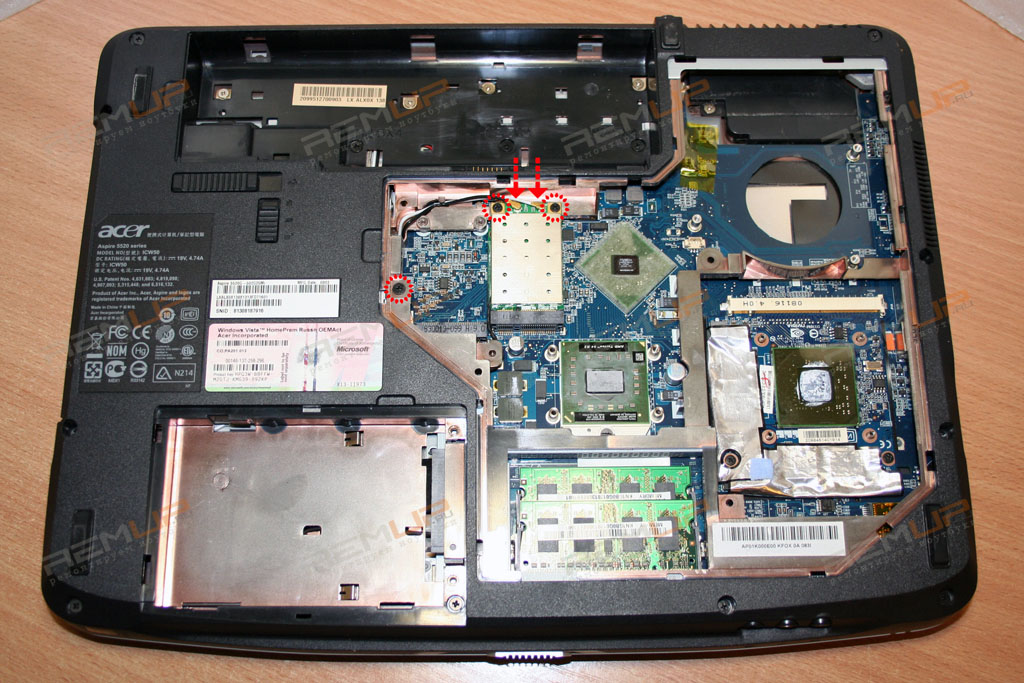

Для ремонта материнской платы, продолжаем разборку ноутбука. Снимает CD-DVD привод, и снимаем модуль WiFi, отсоединив антенны. После снятия модуля WiFi отсоединяем разъем модема, откручиваем оставшиеся винты на нижней части ноутбука (17 штук) и переворачиваем ноутбук в первоначальное положение.

Специальным инструментом или нечто похожим на него, удаляем декоративную планку. Приподнимаем клавиатуру и, отсоединив её разъем, откладываем её в сторону.

Разборка ноутбука ACER Aspire 5520GРазборка ноутбука ACER Aspire 5520GРазборка ноутбука ACER Aspire 5520GРазборка ноутбука ACER Aspire 5520G

Разборка ноутбука ACER Aspire 5520GРазборка ноутбука ACER Aspire 5520GРазборка ноутбука ACER Aspire 5520GРазборка ноутбука ACER Aspire 5520G

Далее отсоединяем разъем интерфейса LVDS и разъем микрофона, откручиваем четыре винта и, придерживая за верхний край дисплей, снимаем его.

Откручиваем оставшиеся 8 винтов на верхней панели, отсоединяем оставшиеся шлейфы и разъемы (см. на фото). Разъединяем корпус на две части.

Разборка ноутбука ACER Aspire 5520GРазборка ноутбука ACER Aspire 5520GРазборка ноутбука ACER Aspire 5520GРазборка ноутбука ACER Aspire 5520G

Остался последний этап разборки, перед тем как из корпуса можно было извлечь материнскую плату. Откручиваем два винта и отсоединяем два оставшихся разъема, аккуратно приподнимаем материнскую плату за верхний край и извлекаем её из корпуса, не забыв предварительно вынуть заглушки SD и Express карты.


Разборка ноутбука ACER Aspire 5520GРазборка ноутбука ACER Aspire 5520GРазборка ноутбука ACER Aspire 5520GРазборка ноутбука ACER Aspire 5520G

На этом разборку можно считать законченной. Собираем ноутбук в обратном порядке.
