Разборка ноутбука ASUS F3S

ВНИМАНИЕ!!! Все материалы представлены в ознакомительных целях. Автор статьи не несёт ответственности за дальнейшие действия читателей, повлекшие за собой потерю гарантии и нанесение вреда оборудованию.


Нам часто задают вопрос, можно ли самостоятельно разобрать ноутбук? Мы отвечаем, да можно, но при определенных условиях. Ведь многие не хотят нести свой ноутбук в сервис для того чтобы почистить вентиляцию, заменить привод DVD дисков, поставить жесткий диск с увеличенным объемом , добавить оперативной памяти, и это вполне логично. И если Вы владеете некоторыми техническими навыками и обладаете подходящим инструментом, Вы несомненно справитесь с такой операцией и сэкономите некоторую долю своего бюджета.

Сегодня мы рассмотрим, как разобрать ноутбук ASUS серии F3, и в дальнейшем по возможности продолжим публиковать статьи по разборке ноутбуков различных производителей. В этом корпусе ASUS собирает несколько моделей своих ноутбуков, поэтому все модели этой серии мы публиковать конечно же не будем. Посмотрев на фото Вы сможете определить Ваш ноутбук собран в этом корпусе или нет.

Как обычно разборка ноутбука начинается с обесточивания. Отсоединяем адаптер питания, если конечно он у Вас включен в сеть, затем вынимаем аккумуляторную батарею.

Если Вы производите полную разборку ноутбука, то откручиваем все винты указанные по стрелкам. Если Вам необходимо почистить вентиляцию, снять клавиатуру, привод DVD дисков, то об этом мы поговорим в конце статьи. Сейчас же мы разбираем ноутбук полностью.

Разборка ноутбука ASUS F3SРазборка ноутбука ASUS F3SРазборка ноутбука ASUS F3SРазборка ноутбука ASUS F3S

Не забудьте удалить заглушки Express и SD карты. Винтов будет много, а самое главное Вам предстоит запомнить или записать где и какой длины были установлены винты, иначе при сборке можно повредить корпус ноутбука. Специальным инструментом, если его нет, можно использовать что-нибудь подходящее, например скальпель, аккуратно отсоединяем заглушки петель матрицы, держаться они на защелках.

Разборка ноутбука ASUS F3SРазборка ноутбука ASUS F3SРазборка ноутбука ASUS F3SРазборка ноутбука ASUS F3S

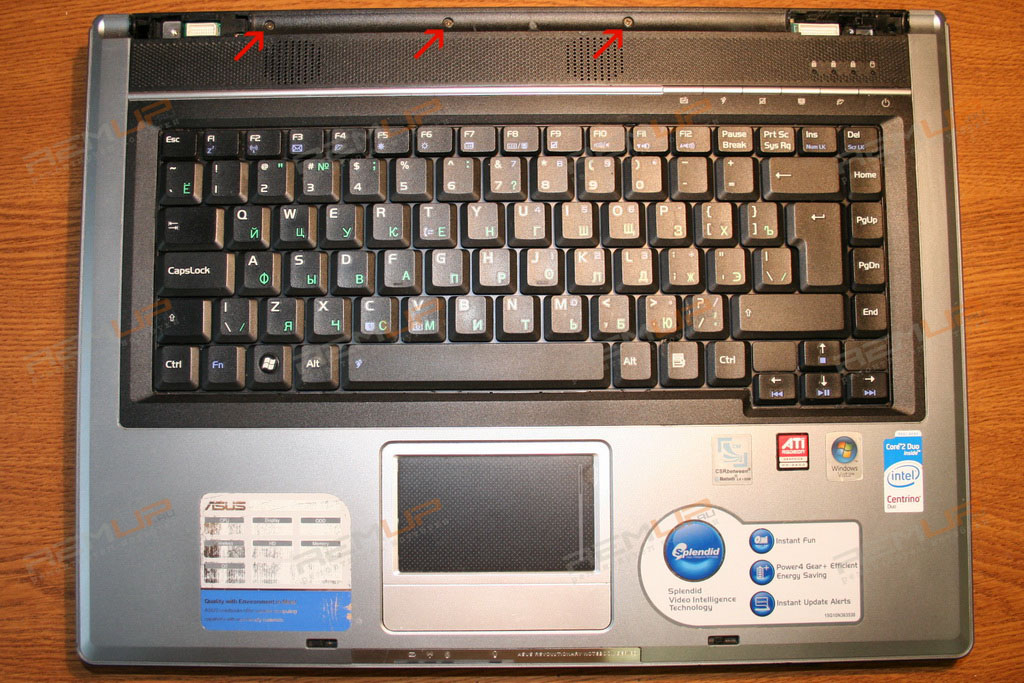

Откручиваем верхние винты крепления матрицы, отсоединяем разъемы, антенну Wi-Fi и откладываем крышку с матрицей в безопасное место, желательно глянцевой стороной вниз. После того как вы снимите матрицу, увидите ещё три винта, которые нужно будет отвернуть.

Разборка ноутбука ASUS F3SРазборка ноутбука ASUS F3SРазборка ноутбука ASUS F3SРазборка ноутбука ASUS F3S

Далее мы снимем клавиатуру, поочередно отодвинув защелки (там их четыре), поднимаем клавиатуру и отсоединяем шлейф. Откладываем её в сторону. Затем откручиваем один винт находящийся под клавиатурой и отсоединяем ещё один шлейф.

Разборка ноутбука ASUS F3SРазборка ноутбука ASUS F3SРазборка ноутбука ASUS F3SРазборка ноутбука ASUS F3S

Ну вот мы почти и добрались до самой важной части ноутбука, материнской платы. Но перед тем как извлечь её, нужно разъединить верхнюю и нижнюю части корпуса. Они крепятся на защелках, но разъединить их не составить особого труда. Сама плата в корпусе держится одним винтом, его надо открутить и отсоединить шлейфы идущие к плате от корпуса. Плату аккуратно приподнимаем за левый край и вынимаем из нижней части корпуса.

Разборка ноутбука ASUS F3SРазборка ноутбука ASUS F3SРазборка ноутбука ASUS F3SРазборка ноутбука ASUS F3S

Разборка ноутбука ASUS F3SРазборка ноутбука ASUS F3SРазборка ноутбука ASUS F3S Разборка ноутбука ASUS F3S

Вот в общем то и всё, разборка ноутбука ASUS F3S завершена. Сборка производится в обратной последовательности. Осталось уточнить, как почистить вентиляцию, заменить клавиатуру, и поменять DVD привод. Чтобы почистить вентиляцию ноутбука, это кстати нужно делать хотя бы раз в год, особенно если Вы пользуетесь ноутбуком в пыльных помещениях. Нужно снять крышку, открутить крепление радиатора и прочистить систему вентиляции. На фото Вы можете посмотреть как она забита пылью. При таких условиях работы, ноутбук будет перегреваться, что способствует его преждевременному выходу из строя.

Разборка ноутбука ASUS F3SРазборка ноутбука ASUS F3SРазборка ноутбука ASUS F3SРазборка ноутбука ASUS F3S

Для замены DVD привода нужно сняв крышку, открутить два винта и вынуть привод, для замены клавиатуры также снять крышку, отвинтить два винта и проделать процедуру снятия клавиатуры, описанную выше. Поменять жесткий диск особого труда не составляет. Откручиваются два винта, сдвигается пластмассовая крышка в право, и вы можете приступать к замене своего HDD на диск большего объема.

Разборка ноутбука ASUS F3SРазборка ноутбука ASUS F3SРазборка ноутбука ASUS F3SРазборка ноутбука ASUS F3S


Сборку производим в обратной последовательности.
